извиняюсь за задержку приболел. вот так выглядит внешне в данный момент выставлен на продажу по причине сборки нового как говорится нет предела совершенству есть нюансы которые не устраивают такие как внешний вид,(корпус собирался в спешке),а так же нужна мобильность а вес получился приличный ,позже взвешу, одному никак в машину не загрузить,да и такие детали как колёсики и ручки оказались нужны пришёл к выводу собрать новый.
по механике никаких проблем не было считаю очень надёжной конструкцию,ну и обо всём по порядку
плохо получилось фото на этой стороне регулировка скорости и клавиша остановки

Post's attachments

IMG_20180728_005751.jpg 279.97 Кб, 1 скачиваний с 2018-08-04

You don't have the permssions to download the attachments of this post.

Цитировать Сообщение 101

реклама  Google

102 Ответ от gorniy

  • gorniy
  • gorniy
  • Administrator
  • Неактивен
  • Зарегистрирован: 2012-04-06
  • Сообщений: 497

Re: Профессиональный гончарный круг своими руками

Александр56, спасибо!

Сайт gorniy

Цитировать Сообщение 102

103 Ответ от Александр56 (2018-08-04 21:52:37 отредактировано Александр56)

  • Зарегистрирован: 2018-07-30
  • Сообщений: 7

Re: Профессиональный гончарный круг своими руками

gorniy пишет:

Александр56, спасибо!

воюю с фотками чтото проблемно грузятся
по кинематике использовался двигатель от стиралки автомата 450вт(с управлением на tda1085) от неё же ремень,а так же натяжной ролик грм,задняя ступица в сборе с осью,проточенный задний тормозной барабан и передний тормозной диск от ваз-2110
вид сзади ручка переключателя реверса и корпус блока питания компа с предохранителем и две платы внутри 1-плата управления на tda-1085 2-родной платой была оставлена для подключения двух кулеров,которые в принципе оказались лишними ничего в работе не греется, один на двигатель был демонтирован практически сразу после пробных работ слишком шумнsq оказался,второй на плату так и остался не мешает и ладно

Post's attachments

IMG_20180728_005616.jpg 30.12 Кб, 1 скачиваний с 2018-08-04

You don't have the permssions to download the attachments of this post.

Цитировать Сообщение 103

  • Зарегистрирован: 2018-07-30
  • Сообщений: 7

Re: Профессиональный гончарный круг своими руками

так выглядит основа,собрано на пластине не помню точно 5 или 6 мм. толщиной корпус из профтрубы обшит металом на заклёпках

Post's attachments

IMG_20180727_230038.jpg 26.33 Кб, 1 скачиваний с 2018-08-04

You don't have the permssions to download the attachments of this post.

Цитировать Сообщение 104

  • Зарегистрирован: 2018-07-30
  • Сообщений: 7

Re: Профессиональный гончарный круг своими руками

на ступицу установлен проточенный снаружи под ремень задний барабан,наживлялся колёсными болтами ваза натягивался ремень,затем устанавливалось корыто откручивались болты придерживающие бывший тормозной барабан а теперь шкив ложился сверху тормозной диск(с двумя ввёрнутыми и обрезанными болтиками 5мм как направляющие планшайбы)  и прикручивается вместе с барабаном(шкивом)колёсными болтами к ступице

Post's attachments

IMG_20180728_001935.jpg 11.94 Кб, файл не был скачан.

You don't have the permssions to download the attachments of this post.

Цитировать Сообщение 105

106 Ответ от Александр56 (2018-08-04 22:20:56 отредактировано Александр56)

  • Зарегистрирован: 2018-07-30
  • Сообщений: 7

Re: Профессиональный гончарный круг своими руками

что то только по одной фотке могу грузить в общем конструкция получилась очень надёжной с минимумом токарных работ(проточка барабана снаружи и обрезкой по высоте, и тормозного диска так как у меня был б.у. с обрезкой по диаметру)
так же была выточена планшайба из нержавейки и засверлена под направляющие

Post's attachments

IMG_20180728_003547.jpg 12.01 Кб, файл не был скачан.

You don't have the permssions to download the attachments of this post.

Цитировать Сообщение 106

107 Ответ от gorniy

  • gorniy
  • gorniy
  • Administrator
  • Неактивен
  • Зарегистрирован: 2012-04-06
  • Сообщений: 497

Re: Профессиональный гончарный круг своими руками

Александр56 пишет:

что то только по одной фотке могу грузить в общем конструкция получилась очень надёжной с минимумом токарных работ(проточка барабана снаружи и обрезкой по высоте, и тормозного диска так как у меня был б.у. с обрезкой по диаметру)
так же была выточена планшайба из нержавейки и засверлена под направляющие

Очень ценный опыт, спасибо!
А фото загружается кнопочкой сверху окошка сообщения - последняя справа - "загрузить картинку".

Сайт gorniy

Цитировать Сообщение 107

  • Зарегистрирован: 2018-07-30
  • Сообщений: 7

Re: Профессиональный гончарный круг своими руками

Собирал информацию и обдумывал конструкцию в течении года так как гончарство это не моё,да и знакомых работавших на гончарном круге на тот момент не было, пришлось изучать теорию через интернет чтобы определить требования к кругу за информацию спасибо и вашему опыту,было несколько неудачных попыток собрать круг пока не пришёл именно к этой конструкции,на тот момент вопрос веса не стоял так как предполагалось что будут изготавливаться и крупные изделия,что в последствии оказалось не нужным,есть видео где сын весом в районе 70 кг.крутиться на круге, конечно не показатель на максимальный вес,нужно испытывать именно в работе с глиной.
Есть один нюанс с токарными работами т.к. знакомого токаря у меня не было заехал в коммерческий цех мне всё быстренько проточили,собрал и ужаснулся биение просто бешеное тормозной диск пришлось выкинуть, поехал к другому токарю  сделали из ступицы оправку и затем уже на ней крепили поочередно барабан и диск и протачивали.
Буду рад если мой опыт кому пригодится.

Цитировать Сообщение 108

109 Ответ от esso

  • esso
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2018-01-10
  • Сообщений: 6

Re: Профессиональный гончарный круг своими руками

Сделал еще один тип гончарного круга. Видео залью позже.
Вывод один -  только прямой привод!!!

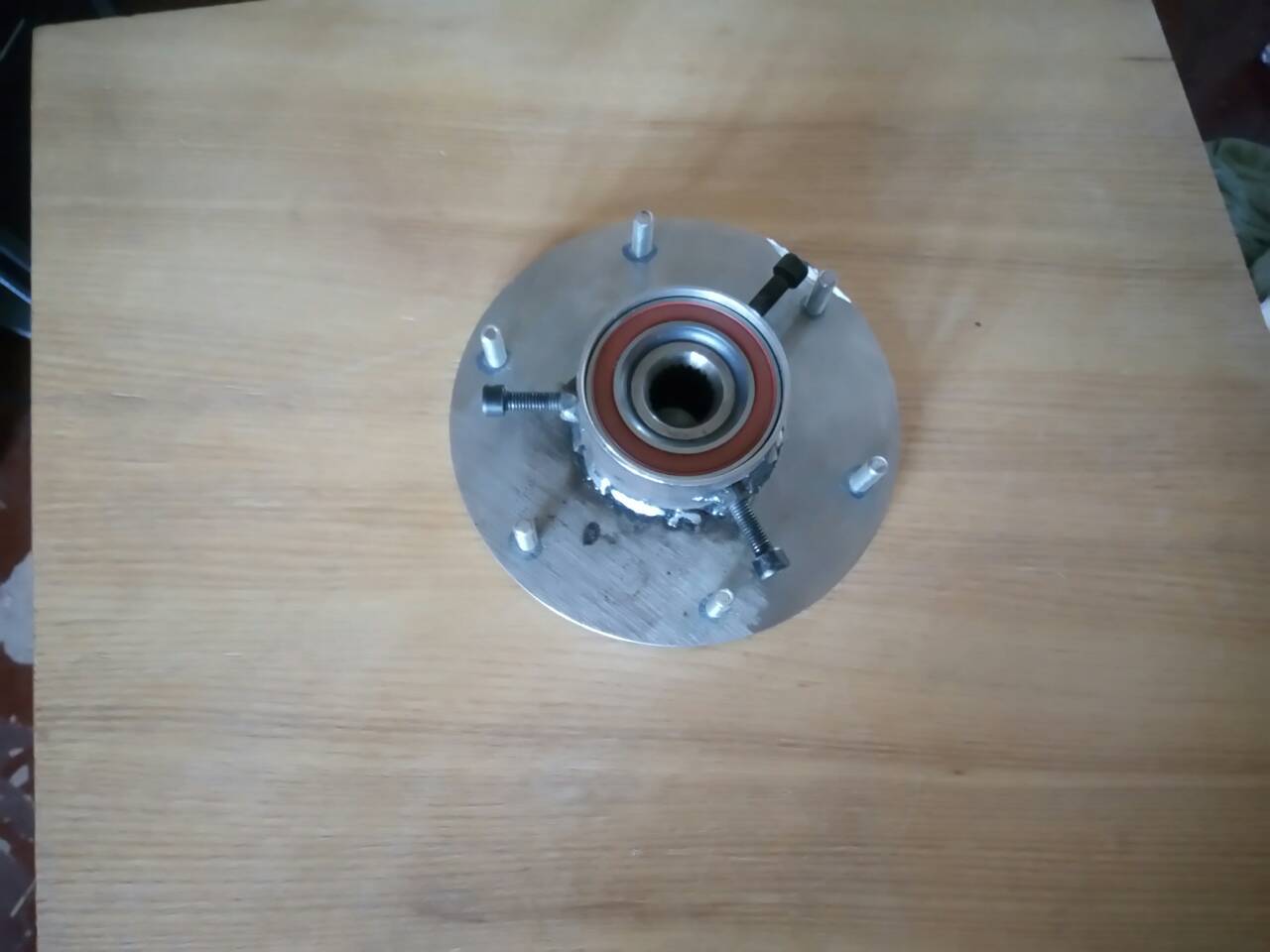

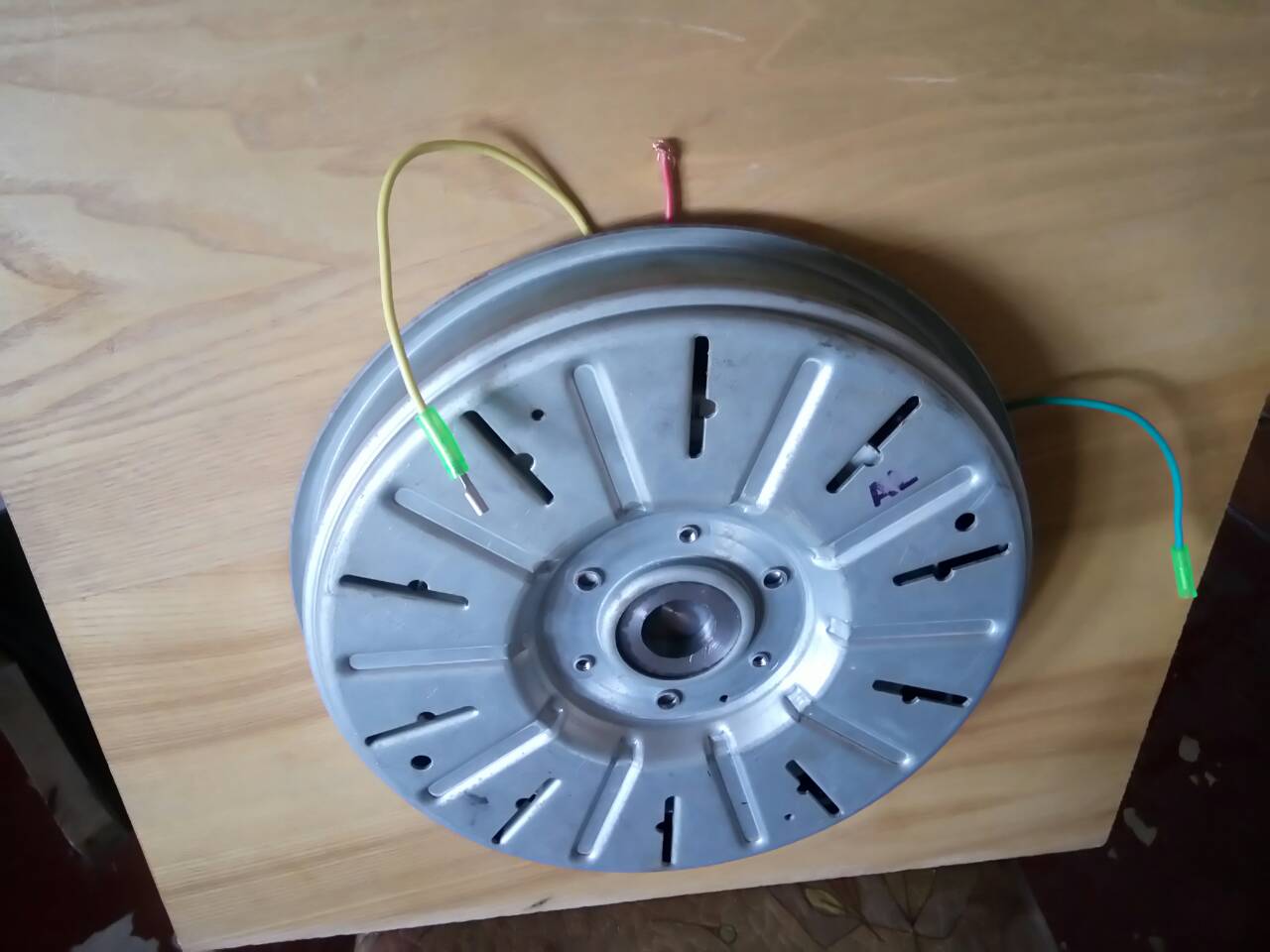

Использовал мотор от стиральной машины с прямым приводом LG.  На фотках видно, что с одной стороны, внутри стола мотор от стиралки, еще без холлов. Снаружи стола видна ступица от Фольксваген B3. Внутрь вставляется шрус с шайбой. Все очень просто. Таким образом решается вопрос о легкости и надежности съема шайбы. Так же хочу заметить, что столешница может устанавливаться как сверху, так и снизу фланца с подшипником.
http://www.imageup.ru/img83/3349572/lg1.jpg
http://www.imageup.ru/img83/3349573/lg2.jpg
Так же обновлю свое видео с предыдущих сообщений, оно там не открывается.
https://www.youtube.com/watch?v=KU0_CEfWW3A

Цитировать Сообщение 109

110 Ответ от gorniy

  • gorniy
  • gorniy
  • Administrator
  • Неактивен
  • Зарегистрирован: 2012-04-06
  • Сообщений: 497

Re: Профессиональный гончарный круг своими руками

esso пишет:

Сделал еще один тип гончарного круга. Видео залью позже.
Вывод один -  только прямой привод!!!
Использовал мотор от стиральной машины с прямым приводом LG.  На фотках видно, что с одной стороны, внутри стола мотор от стиралки, еще без холлов. Снаружи стола видна ступица от Фольксваген B3. Внутрь вставляется шрус с шайбой. Все очень просто. Таким образом решается вопрос о легкости и надежности съема шайбы. Так же хочу заметить, что столешница может устанавливаться как сверху, так и снизу фланца с подшипником.

Вот это супер опыт! Спасибо)

Сайт gorniy

Цитировать Сообщение 110

111 Ответ от Олег

  • Олег
  • Олег
  • Участник
  • Неактивен
  • Откуда: Москва
  • Зарегистрирован: 2014-06-29
  • Сообщений: 374

Re: Профессиональный гончарный круг своими руками

esso пишет:

Сделал еще один тип гончарного круга. Видео залью позже.
Вывод один -  только прямой привод!!!
Использовал мотор от стиральной машины с прямым приводом LG.  На фотках видно, что с одной стороны, внутри стола мотор от стиралки, еще без холлов. Снаружи стола видна ступица от Фольксваген B3. Внутрь вставляется шрус с шайбой. Все очень просто. Таким образом решается вопрос о легкости и надежности съема шайбы. Так же хочу заметить, что столешница может устанавливаться как сверху, так и снизу фланца с подшипником.

Как решили вопрос управления оборотами? Я имею в виду контроллер и чем регулируется?

Цитировать Сообщение 111

112 Ответ от esso

  • esso
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2018-01-10
  • Сообщений: 6

Re: Профессиональный гончарный круг своими руками

Олег пишет:
esso пишет:

Сделал еще один тип гончарного круга. Видео залью позже.
Вывод один -  только прямой привод!!!
Использовал мотор от стиральной машины с прямым приводом LG.  На фотках видно, что с одной стороны, внутри стола мотор от стиралки, еще без холлов. Снаружи стола видна ступица от Фольксваген B3. Внутрь вставляется шрус с шайбой. Все очень просто. Таким образом решается вопрос о легкости и надежности съема шайбы. Так же хочу заметить, что столешница может устанавливаться как сверху, так и снизу фланца с подшипником.

Как решили вопрос управления оборотами? Я имею в виду контроллер и чем регулируется?

Переделанный контроллер BLDS с алиэкспресс. Лучше использовать синусный высоковольтный, тогда под нагрузкой он не гудит, как троллейбус.
Вот еще видео нового круга. Крутящий момент дикий ващще)))
https://www.youtube.com/watch?v=SpuaLDh1ZWQ
Это скорее всего прототип, есть недостаток(видно и озвучено на видео). На самом деле это легко устранить. Планируется сделать столько мелких изменений, что проще сделать другой круг. Это не недостатки, а именно изменения, которые или я заметил сам, или по просьбам пользователя. В любом случае это получился замечательный круг.

Цитировать Сообщение 112

113 Ответ от Oleg K

  • Oleg K
  • Новый участник
  • Неактивен
  • Зарегистрирован: 2019-05-27
  • Сообщений: 2

Re: Профессиональный гончарный круг своими руками

Добрый день всем!

Рад что на форуме появился круг с прямым приводом!
Esso, если можно подскажите пожалуйста поподробнее о контроллере регуляторе ? Я так понимаю это что-то типа частотного регулятора 3-х фазного ? Если можно поделитесь пожалуйста точное название товара или кода или ссылки на страницу AliExpress ? А то там много всяких контроллеров BLDS....
